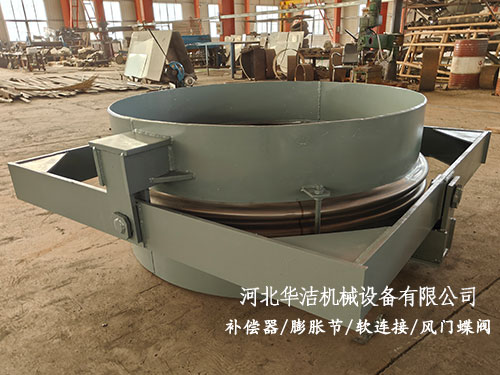

萬向鉸鏈波紋補償器有一個萬向環，在萬向環的周圍有兩對互相垂直的鉸鏈結構，因此它能吸收平面的角位移，吸收位移時，應有兩個或三個組合使用，主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。

　　萬向鉸鏈波紋補償器能吸收角向的位移，同時吸收軸向位移X、橫向位移Y，應滿足X≤XO,Y≤YO.參數表中所列的軸向補償量主要為壓縮位移，用于補償管線任意平面內的角位移，一般裝設在燃燒器入口的水平或垂直送粉管道上。規格系列DN200~DN600，系列外的規格，可向制造廠另行訂貨。

　　萬向鉸鏈波紋補償器(WJY)也稱為萬向鉸鏈波紋伸縮節、萬向鉸鏈波紋膨脹節，主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。

　　萬向鉸鏈波紋補償器的性能參數：
　　1、使用壓力:≤0.1MPa(設計爆破壓力≥0.35MPa);
　　2、使用溫度:.0~350℃
　　3、波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14MO2,外層0Cr18Ni9(GB3280)

　　型號：本廠生產DN100-DN6000
　　壓力級別：0.1Mpa-2.5Mpa
　　連接方式：1、法蘭連接式；2、接管連接式。
　　產品角向補償量：±4－±9
